C4AQILU4750M19J Datasheet - Kemet Corporation



C4AQILU4750M19J
C4AQ M, Film, Metallized Polypropylene, Automotive DC Link, 7.5 uF, 5%, 800VDC, 85°C, Lead Spacing = 27.5mm

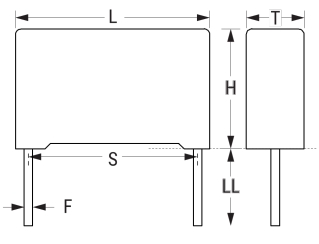

Dimensions
L      32mm +0.5/-0.7mm
H     19mm +0.2/-0.7mm
T      31mm +0.3/-0.7mm
S      27.5mm +/-0.4mm
LL     6mm +0/-2mm
F      0.8mm +/-0.05mm





Packaging Specifications
Packaging     Bulk, Box
Packaging     Quantity 80





General Information
Series                    C4AQ M
Dielectric                Metallized Polypropylene
Style                      Radial
RoHS                     Yes
Lead                      Wire Leads
Qualifications           AEC-Q200, IEC61071, EN61071, VDE0560
AEC-Q200               Yes
Miscellaneous          Rth = 30 C/W.





Specifications
Capacitance                              7.5 uF
Capacitance / Tolerance              5%
Voltage DC                              800 VDC
Temperature Range                   -55/+105°C
Rated Temperature                    85°C
Dissipation Factor                      0.02% (10 kHz 25C)
Insulation Resistance                  4 MOhms
Max dV/dt                               65 V/us
Resistance                               7.3 mOhms (10kHz 70C)
Ripple Current                         10.9 Amps Irms (10kHz 70C),

                                            488 Amps Ipkr
Inductance                              16 nH
